Database nr. : 00336

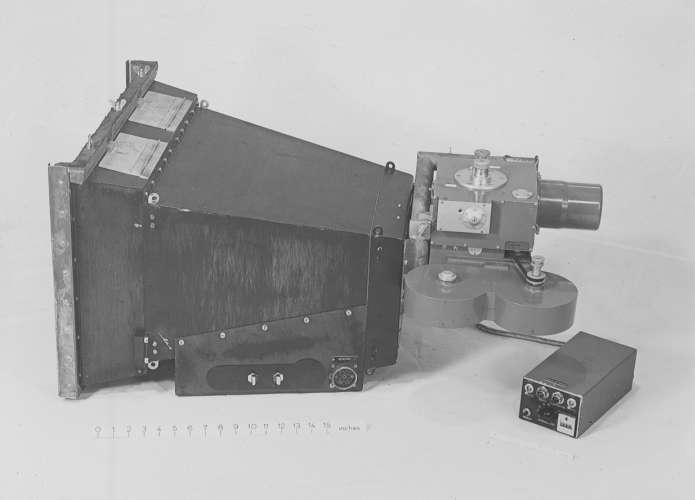

Titel : Automatische waarnemer / Automatic observer
Instituut : NLL
Locatie : Niet van toepassing
Datering : ca. 1938
Bijzonderheden : Bij vliegproeven worden diverse grootheden gemeten en als functie van de tijd vastgelegd. Aanvankelijk noteert een menselijke waarnemer de gegevens van de meetinstrumenten tijdens de vlucht. Ook worden zelfregistrerende instrumenten ontwikkeld, die bijvoorbeeld meetgegevens op een ronddraaiende trommel krassen. Al vóór WO-II worden groepen aanwijzers tijdens de vlucht met vaste tijdintervallen gefotografeerd en na de vlucht in het laboratorium afgelezen (de "automatische waarnemer", zie foto). Als elektrische sensoren beschikbaar komen, sturen de afgegeven elektrische spanningen een lichtbundel die op lichtgevoelig papier wordt vastgelegd. Nog later doen elektronica en computers hun intrede en worden meetgegevens gedigitaliseerd en op magneetband vastgelegd.
During flight trials various parameters are measured and recorded as time series. Initially a human observer reads the data from the instruments and writes them down during flight. Also self recording instruments are developed that scrape flight data on a rotating drum. Already before WW-II groups of indicators are photographed during flight and after flight read in the laboratory (“the automatic observer”, see photo). When electric sensors become available the generated electrical signals control a light beam that is recorded on light sensitive paper. Later on electronics and computers become available and the measurement data is digitised and recorded on magnetic tape.

Zie ook beeldbankfoto's 00310, 00586 en 00726 (ontwerp NLL)
Zie ook object 11210 (model van een automatische waarnemer)

Fotograaf :
Collectienaam :
Rubriek : Luchtvaartuigen
Subrubriek : Vliegproefinstrumentatie
Categorie : Foto: z/w
Achterkant afbeelding :
Afmetingen :
Rapportnummer :
