Database nr. : 00527

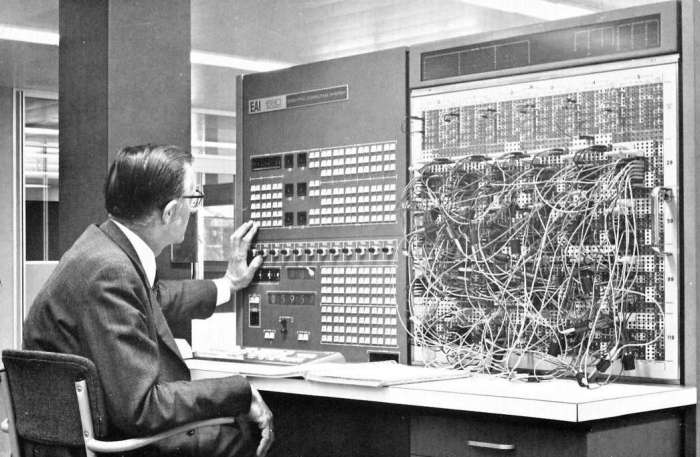

Titel : Analogon computer EAI 680 / Analog computer EAI 680
Instituut : NLR
Locatie : Amsterdam, Schinkel Industrieterrein
Datering : ca. 1967
Bijzonderheden : De EAI 680 analogon computer is geheel gebaseerd op transistors. De belangrijkste onderdelen van een elektronische analogon computer zijn de operationele versterkers ook wel op-amps genoemd (van het Engelse operational amplifier). Door weerstanden en condensatoren in deze op-amps op te nemen aan de ingang of in een terugkoppeling kan men met deze schakelingen verschillende functies uitvoeren (optellen, vermenigvuldigen, integreren en differentiŽren). Een analogon computer heeft twee onderscheidende kenmerken: 1) voert operaties op een echt parallelle manier uit. Dit betekent, dat het veel berekeningen tegelijk kan uitvoeren; 2) werkt met continue variabelen. Dit betekent, dat het variabelen gebruikt, die niet in stappen veranderen, maar op een vloeiende, continue manier. Met een analogon computer kan men "programmeren" door deze schakelingen met elkaar in een gewenst schema te verbinden en de weerstanden en condensatoren in te stellen op de gewenste waarden. De verbindingen worden handmatig gemaakt op een zogenaamd "patch panel". Het herprogrammeren houdt dan in het verwisselen van een "patch panel" en het instellen van de waarden. Kleine schema-wijzigingen zijn simpel te verkrijgen door het herverbinden van de "patch cords". De fabrikant is Electronic Associates, Inc. Gebruiksperiode: 1967-1985.
The EAI 680 analog computer is fully based on transistors. The most important components of an electric analog computer are the operational amplifiers, also called op-amps. By incorporating resistors and condensators in this op-amps at the input or in a feedback it is possible to perform different functions with these connections (add, multiply, integrate and differentiate). An analog computer has two distinctive features: 1) performs operations in a really parallel way. This means that it can perform many calculations at once; 2) works with continuous variables. This means that it uses variables that do not change in steps, but in a smooth, continuous way. With an analog computer it is possible to do "programming" by interconnecting these individual components in a particular scheme and set the resistors and condensators at the desired values. The connections are made by hand on a so called "patch panel". Reprogramming means the change of a patch panel and selection of the values. Small changes of the scheme can be easily made by reconnecting the patch cords. The manufacturer is Electronic Associates, Inc. Usage period: 1967-1985.

Zie ook Beeldbankfoto 00210

Fotograaf :
Collectienaam :
Rubriek : Luchtvaartuigen
Subrubriek : Vluchtnabootsers
Categorie : Foto: z/w
Achterkant afbeelding :
Afmetingen :
Rapportnummer :
