Titel : RMDU junction box / RMDU junction box
Fabrikant : NLR
Aanschafdatum : 1982

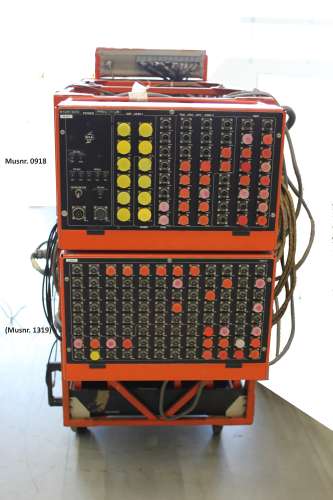

Beschrijving : De RMDU (Remote Multiplexing Digitizing Unit) was het hart van het MRVS (Meet-, Registratie en VerwerkingsSysteem) systeem aan boord van het te testen vliegtuig (zie ook database nr. 20121). De verbindingen met de buitenwereld naar en van deze data acquisitie unit verliepen via high density connectoren met 55 contactpennen die weinig ruimte innamen. Hierop moesten vele signalen van verschillende bronnen worden aangesloten, die daarom dienden te worden gecombineerd c.q. van elkaar gesepareerd om op de high density connectoren te passen. Deze combinatie-/separatiefunctie was ondergebracht in deze Junction Box (JB) waarmee bereikt werd dat de kwetsbare high density connectors niet los gemaakt hoefden te worden, terwijl in- en uitgaande signalen toch zonder problemen konden worden af- en aangekoppeld. Ook diverse filter- en voedingsfuncties waren in de JB ondergebracht. De JB was een volledige NLR ontwikkeling en voegde flexibiliteit en modulariteit toe aan het MRVS systeemconcept. Middels een mechanisch interface (“spacer”) kon de JB bevestigd worden op een VASIR (het standaard instrumentatierek van het NLR).
The RMDU (Remote Multiplexing Digitizing Unit) was the heart of the MRVS (Measuring Recording and Processing System) system on board the aircraft under test (see also database no. 20121). The connections with the outside world to and from this data acquisition unit were made through high density connectors with 55 contact pins that took up little space. Many signals from different sources had to be connected, which therefore had to be combined or separated from each other to match the pin availability of the high density connectors. This combination / separation function was housed in this Junction Box (JB), with the advantage that the vulnerable high density connectors did not have to be disconnected, while incoming and outgoing signals could still be connected and disconnected without problems. Various filter and power functions were also housed in the JB. The JB was completely developed by NLR. It added flexibility and modularity to the MRVS system concept. By means of a mechanical interface (“spacer”) the junction box could be mounted on a VASIR (NLR’s standard instrumentation rack).

Museumnummer : 0918-1
Rubriek : Luchtvaartuigen
Subrubriek : Vliegproefinstrumentatie
NLR registratienr. : -
Afmetingen :
Type : 121-171
Serienummer : -
