Database nr. : 15010

Titel : RMDU PSFU filter bessel 10HZ / RMDU PSFU filter bessel 10HZ
Fabrikant : NLR
Aanschafdatum : 1990

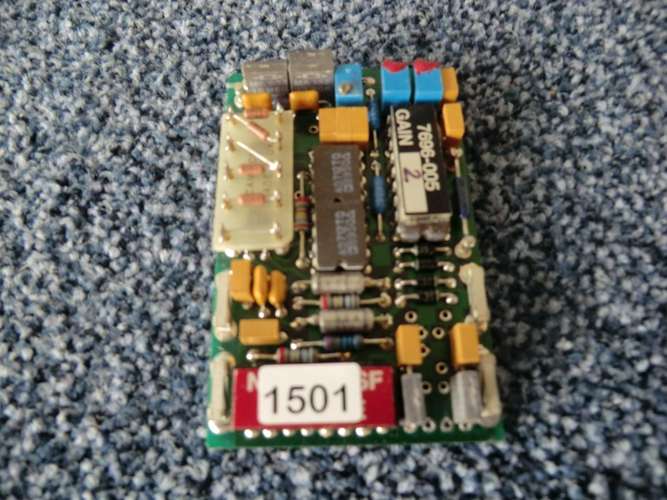

Beschrijving : De frequentie-inhoud van analoge signalen dient vr digitalisatie begrensd te worden om zgn. aliasing-fouten te voorkomen. Hiertoe wordt het sensorsignaal via een elektrisch laagdoorlaatfilter aan de A/D converter aangeboden. In het ideale geval is de afsnijcurve oneindig steil en is er geen fase verandering. In dat geval kan de digitalisatiefrequentie beperkt worden tot 2x de hoogste frequentie die vrkomt in het te meten sensorsignaal. Deze eigenschappen zijn echter niet te bereiken met praktische elektrische filters. Het ongewenste gevolg van sub-optimale filtering is de noodzaak om de digitalisatie-frequentie te verhogen in een mate die afhangt van de eigenschappen van het filter. Het was dus van belang om zo goed mogelijke filters toe te passen, qua steilheid, maar ook wat betreft fasegedrag.
Dit 10 Hz 4e orde Besse filter, ontwikkeld door het NLR, was daar n van. Het had een aanpasbare afsnijfrequentie (in dit gevel 10 Hz) en versterkingsfactor (1x 2048x). De versterkingsfactor werd zo gekozen dat het volle schaalbereik van de A/D converter maximaal werd benut
De filters werden ondergebracht in Pre Sample Filter Units (PSFUs), zie ook database nr. 20101. De gefilterde uitgangssignalen van de PSFU werden met een digitaliserend apparaat verbonden, zoals een RMDU (zie ook database nr. 20121).
Voor andere typen zie ook database nr. 13185, 14990, 15000, 15020 en 16330.

The frequency content of analog signals must be limited before digitizing in order to prevent so-called aliasing errors. For this purpose the sensor signal is supplied to the A/D converter via an electrical low pass filter. Ideally, the cut-off curve is infinitely steep and there is no phase change. In that case the digitizing frequency can be limited to 2x the highest frequency in the sensor signal to be measured. These properties however cannot be achieved with practical electric filters. The unwanted result of sub-optimum filtering is the need for increasing the digitizing frequency to an extent depending on the properties of the filter. It therefore was important to use the best possible filters in terms of steepness and phase behaviour.
This 10 Hz, 4th order Bessel filter developed by NLR was one of those. It featured a adjustable cut-off frequency (here set to 10 Hz) and a selectable gain (1x 2048x). The actual gain was chosen for the filter output to match the full scale sensitivity of the A/D converter.
The filters were housed in Pre Sample Filter Units (PSFUs), see also database no. 20101. The filtered outputs from the PSFU were connected to a digitizing device, such as an RMDU (see also database no. 20121).
For other models see also database no. 13185, 14990, 15000, 15020 and 16330.

Museumnummer : 1501
Rubriek : Luchtvaartuigen
Subrubriek : Vliegproefinstrumentatie
NLR registratienr. : -
Afmetingen :
Type : IE-5002C
Serienummer : -
