| Database nr. | : | 20004 |
|---|---|---|

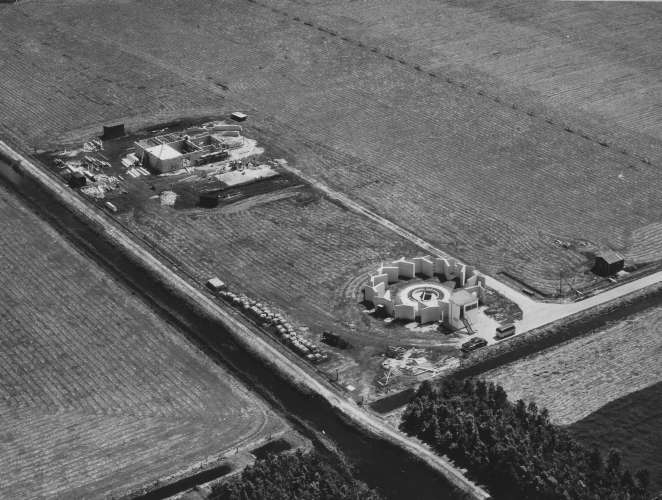

| Titel | : | Draaiende proefstand voor de stuwstraalmotoren van de Kolibrie helikopter (voorgrond) / rotating test site for the ramjets of the Kolibrie helicopter |
| Instituut | : | NLL |
| Locatie | : | Marknesse |
| Datering | : | ca. 1958 |
| Bijzonderheden | : | De stuwstraalmotoren (ramjets) aan de bladtippen van de Kolibrie werden voorzien van brandstof via de holle, draaiende rotorbladen. De daarbij optredende zeer grote centrifugaal krachten maakten weliswaar een brandstofpomp overbodig, maar veroorzaakten problemen bij het brandstof systeem, die moesten worden opgelost. Nieuw was het feit dat in bepaalde omstandigheden de uitlaatgassen van een ramjet juist in de inlaat terecht kwamen van de tegen overliggende motor. Wat betekent dat voor de motor prestaties? Om op deze en andere gebieden onderzoek te kunnen doen werd op het terrein van het NLL in Amsterdam een draaiende proefopstelling gebouwd voor ramjets. Deze lag midden tussen de gebouwen en veroorzaakte zeer veel geluidsoverlast. Daarom werd besloten om op het NLL terrein in de Noordoostpolder omstreeks 1958 een nieuwe faciliteit te bouwen met een bijzondere cirkelvormige veiligheidsmuur met openingen. Op de achtergrond is de statische proefstand voor verbrandingsonderzoek in aanbouw. The blade tip mounted Kolibrie ramjets received their fuel through the rotating hollow rotor blades. The enormous centrifugal forces made a fuel pump unnecessary, however created fuel system problems which had to be solved. New was the fact that the exhaust gases of a ramjet could enter the inlet of the opposite engine. What was the effect on engine performance? To investigate these and other issues it was decided to build a rotating ramjet test facility at the NLL location in Amsterdam. This facility was located next to the buildings and caused too much noise. It was decided to build a new facility at the NLL site in the Noordoostpolder around 1958 with a special safety wall with openings. Zie ook foto's 20001, 00200, 00205, 20002 (4x Kolibrie) Zie ook foto 00465 (ingezoomd op draaiende proefstand) Zie ook foto 00258 (oude test faciliteit te Amsterdam) Zie ook foto 00392 (motortest in de statische proefstand) |
| Fotograaf | : | |
| Collectienaam | : | Luchtfoto |
| Rubriek | : | Gebouwen en terreinen |
| Subrubriek | : | Terreinen |
| Categorie | : | Foto: z/w |
| Achterkant afbeelding | : | Onbekend |
| Afmetingen | : | |
| Rapportnummer | : | |
